Blitzschutznormen für die Sicherheit von Mensch, Tier und Technik – DIN EN 62305 in der Übersicht

Im Jahr 1886 veröffentlichte der Unterausschuss des ETV, der bis heute im VDE ABB fortbesteht, „Die Blitzgefahr No. 1 – Mitteilungen und Ratschläge“.

Forscher und Praktiker sammelten und dokumentierten darin das zur damaligen Zeit verfügbare Wissen über „Blitzableiter“ – wie sie geplant, dimensioniert und an Gebäuden anzubringen waren. Die Publikation kann als erste Blitzschutznorm in Deutschland bezeichnet werden. Allerdings waren damals – so gilt es bis heute – Blitzschutzsysteme für einfache Wohngebäude bis zu 20 Metern Höhe nicht gesetzlich vorgeschrieben. Lediglich für „Sonderbauten“, wie Kirch- und Fabriktürme, Mühlen und öffentliche Gebäude wie Krankenhäuser, wurde damals schon eine Blitzschutzanlage vorgeschrieben.

Es folgten acht weitere Blitzschutz-Publikationen, die der VDE ABB erarbeitete. 1958 übernahm der VDE erstmals in den „Bestimmungen für das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V“ (VDE 0100/11.58) einen Hinweis auf die „Richtlinien des ABB“. 1978 veröffentlichte der VDE neue und zusammengefasste Bestimmungen, die dann 1982 als überarbeitete Fassung in eine Norm der DKE als „Blitzschutzanlage“ (VDE Richtlinie), DIN 57185 und VDE 0185/11.82, aufgenommen wurden. Teil 1 behandelte „Allgemeines für das Errichten“ und Teil 2 „Errichten besonderer Anlagen“.

Begriffe im Blitzschutz – in verständlicher Sprache erklärt

Beim Blitzschutz gibt es eine Vielzahl unterschiedlicher Begriffe, die in der Normung verwendet werden. Eine Übersichtsseite soll helfen, diese Begriffe zu verstehen – von Ableitungen über die Fangentladung und den Potentialausgleich bis hin zum Überspannungsschutz.

Auf europäischer und internationaler Ebene begann die Arbeit an Blitzschutznormen Anfang der 1980er Jahre. Die bisherige nationale Normung wurde in die IEC überführt. Vertreter des VDE ABB engagierten sich seitdem bei der Erarbeitung internationaler Normen und Standards für die Blitzschutznormung im IEC/TC 81 (DKE/K 251). Den Vorsitz übernahm der damalige Vorsitzende des VDE ABB.

IEC/TC 81 definierte Bedrohungsszenarien und legte Blitzstromparameter fest, aus denen das Gremium erstmals Schutzklassen und einzelne Schutzmaßnahmen ableitete. Für deutsche Blitzschutznormen war dies eine Neuerung, basierten diese doch mehr auf Empirie und abgeleiteten Anweisungen ohne eine physikalische Fundierung.

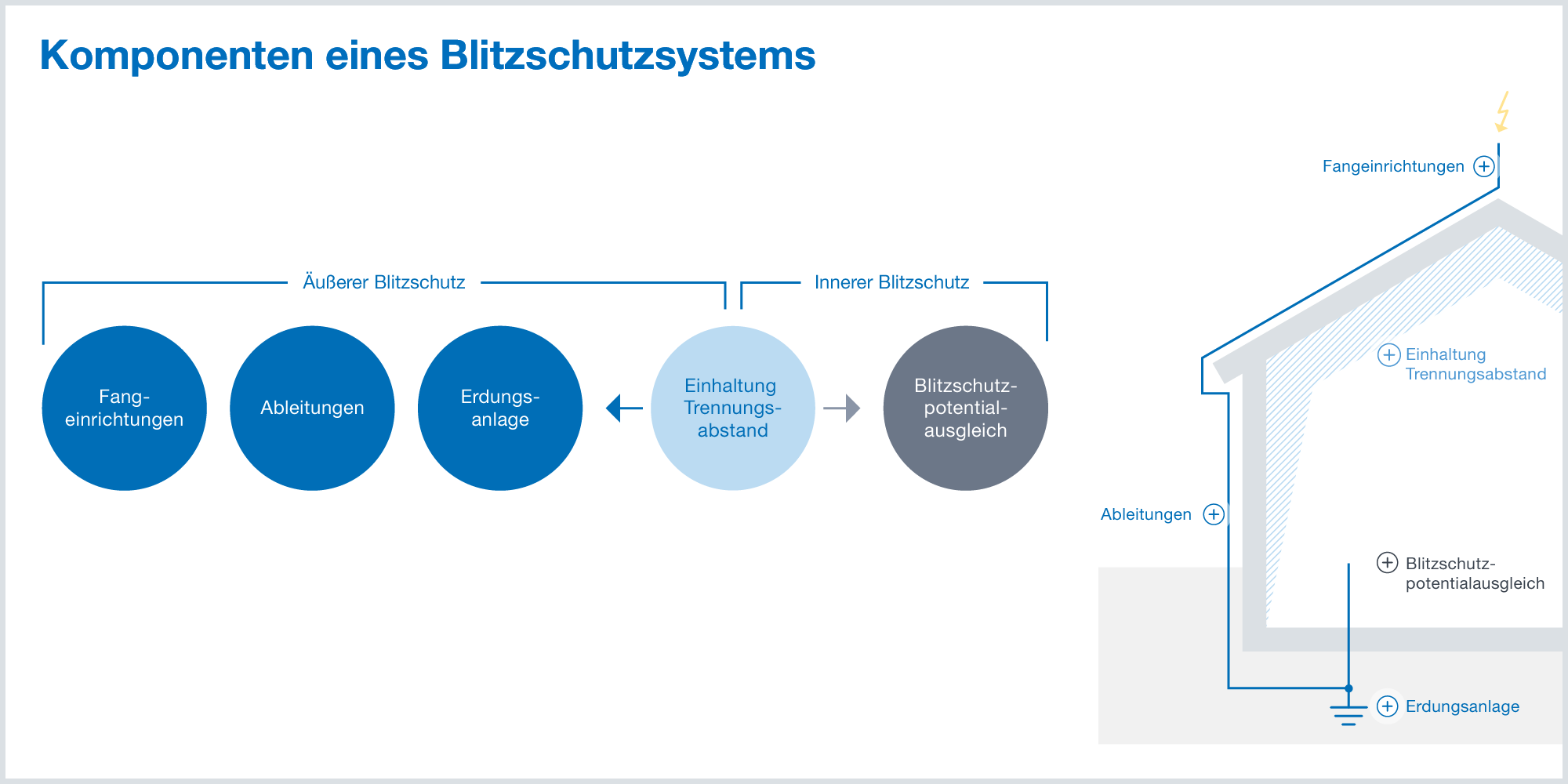

Außerdem entschied IEC/TC 81, dass eine Blitzschutzanlage nicht mehr nur aus der Fangeinrichtung, der Ableitungseinrichtung (Blitzableiter) und der Erdungsanlage, der sogenannte „äußere Blitzschutz“, bestehen sollte, sondern auch mit einem Blitzschutz-Potentialausgleich und der Vermeidung gefährlicher Näherungen als Überschlagsschutz, als „innerer Blitzschutz“ zusammengefasst, zu versehen sei. Dabei wurde zudem der Begriff des Blitzschutzsystems, also äußerer und innerer Blitzschutz zusammen, geboren.

Aufgrund dieser Vorarbeiten und dem wissenschaftlichen Input der Vertreter von VDE ABB zog der deutsche Normungsrat die DIN VDE 0185-1 und -2:1982-11 sowie die DIN VDE 0185-103:1997-09 für Deutschland zurück und veröffentlichte neue Vornormen. Diese beinhalteten bereits den damaligen Stand der Technik und waren inhaltlich an der künftigen internationalen Blitzschutz-Normenreihe IEC 62305 ausgerichtet.

Im Jahr 2006 entstanden daraus dann im Zuge der internationalen Harmonisierung die VDE 0185-305-1 bis VDE 0185-305-4.

Grundsätzlich ist ein Blitzschutzsystem für viele Gebäudetypen, wie beispielsweise Wohngebäude unter 20 Metern Höhe, gesetzlich nicht vorgeschrieben, wird aber empfohlen und ist vermutlich bei vielen älteren Gebäuden vorhanden. In diesem Fall sind für das Gebäude immer die Blitzschutzmaßnahmen relevant, die zum Zeitpunkt der Errichtung galten.

Wenn ein Gebäude ein Blitzschutzsystem erhalten hat, für das es keine gesetzliche Forderung gab, besteht prinzipiell keine Verpflichtung zur regelmäßigen Überprüfung durch eine Blitzschutz-Fachkraft. Aber auch diesen Blitzschutz-TÜV empfiehlt der VDE allen Immobilienbesitzern:

• Eine Sichtprüfung sollte alle zwei Jahre stattfinden.
• Eine Detailuntersuchung jeder einzelnen Blitzschutzanlagenkomponente sollte alle vier Jahre stattfinden.

Sie wird von Fachleuten, wie zum Beispiel von VDE geprüften Blitzschutz-Fachkräften, durchgeführt. Prüfer orientieren sich hierbei an der damals gültigen ABB-Richtlinie, VDE 0185-XXX oder bei Gebäuden, die später als 2006 errichtet wurden, an der DIN EN IEC 62305 beziehungsweise an der inhaltsgleichen VDE 0185-305-1 bis VDE 0185-305-4. Im Fokus der Prüfung stehen zwei Fragen:

1. Findet der Blitz mehrere „gute“, durchgängige Wege vom Dach bis in die Erde?
2. Befinden sich in der Nähe dieser Wege Leitungen oder Rohre aus Metall, zu denen es einen Überschlag geben könnte?

Damit ein Blitz auch sicher abgeleitet werden kann, darf an keiner Stelle ein Leitungsbruch, zum Beispiel wegen Korrosion oder Vandalismus, bestehen. Nur bei ausreichenden Abständen zu den Leitungen des Blitzschutzes verbleibt der Blitz im System. Vor allem der Schutz vor Überschlag des Blitzes sinkt in der Praxis oft durch nachträglich errichtete Satellitenempfangsanlagen oder Leuchten in der Nähe des Blitzschutzsystems. So entstehen häufig Sicherheitslücken durch nachgerüstete Technik im Gebäude. Bei älteren Anlagen gibt die Blitzschutz-Fachkraft immer auch Tipps für ein „Update“ des Blitzschutzsystems, mit dem für ältere Gebäude das heute gültige und hohe Schutzniveau hergestellt werden kann.

Seminarkalender für fachliche Weiterbildungen

Der Ausschuss für Blitzschutz und Blitzforschung im VDE (VDE ABB) bietet als Kooperationspartner eine Vielzahl an Seminaren zu Blitzschutz, Überspannungsschutz oder Elektromagnetische Verträglichkeit an. Hierzu gehören z. B. Grundseminare für Blitz- und Überspannungsschutz, Blitzschutz-Aufbauseminare für Anlagen mit explosionsgefährdeten Bereichen und Seminare für Blitzschutz-Risikoanalysen.

Mit einer abschlißenden Prüfung können die Kenntnisse in einigen Seminaren dokumentiert werden.

Die aktuellen Blitzschutznormen sind eine Übersetzung der international harmonisierten Normenreihe IEC 62305. Diese wurde in Europa übernommen und in Deutschland 2011 beziehungsweise 2013 als DIN EN 62305 (VDE 0185-305) veröffentlicht.

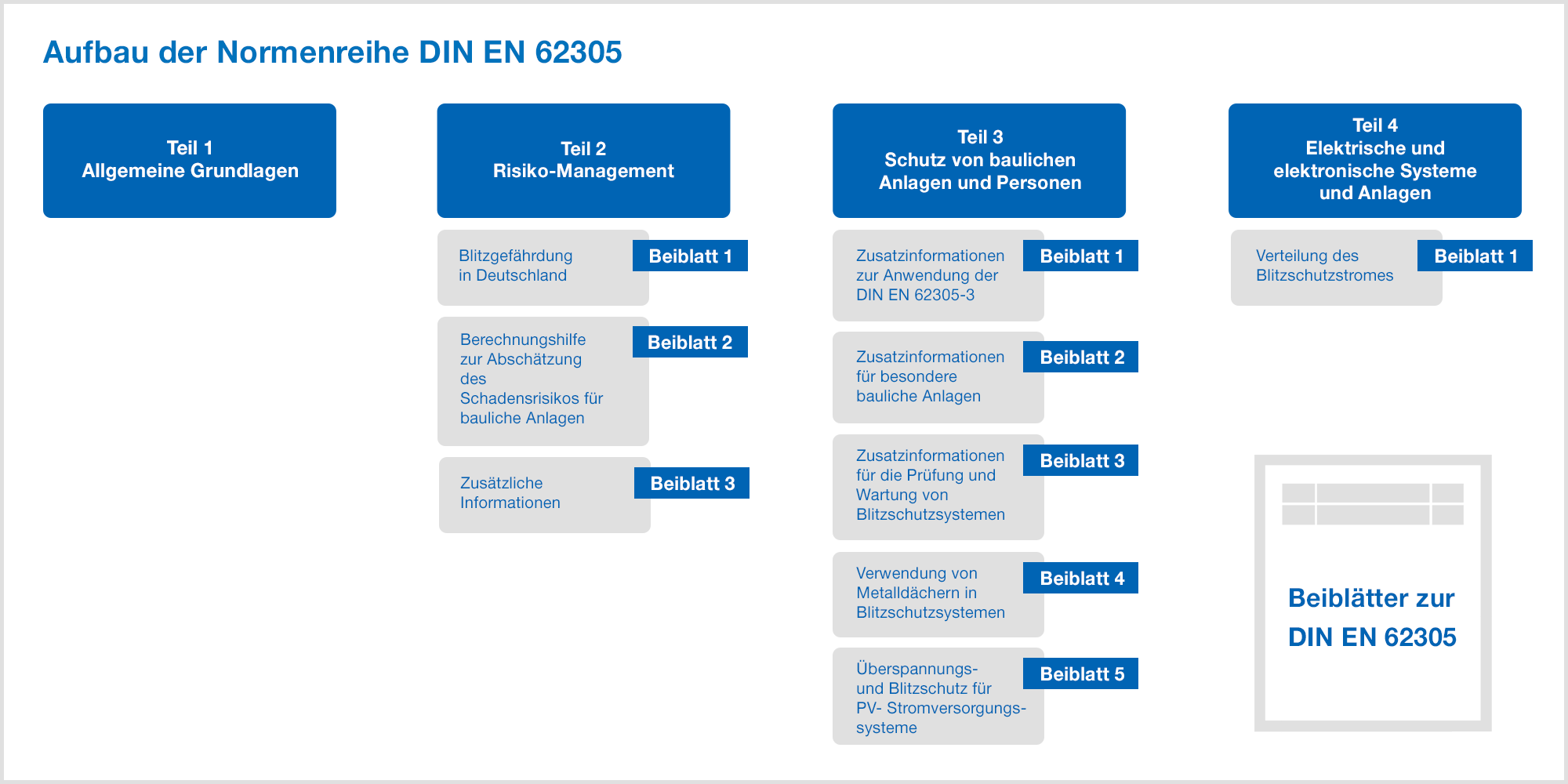

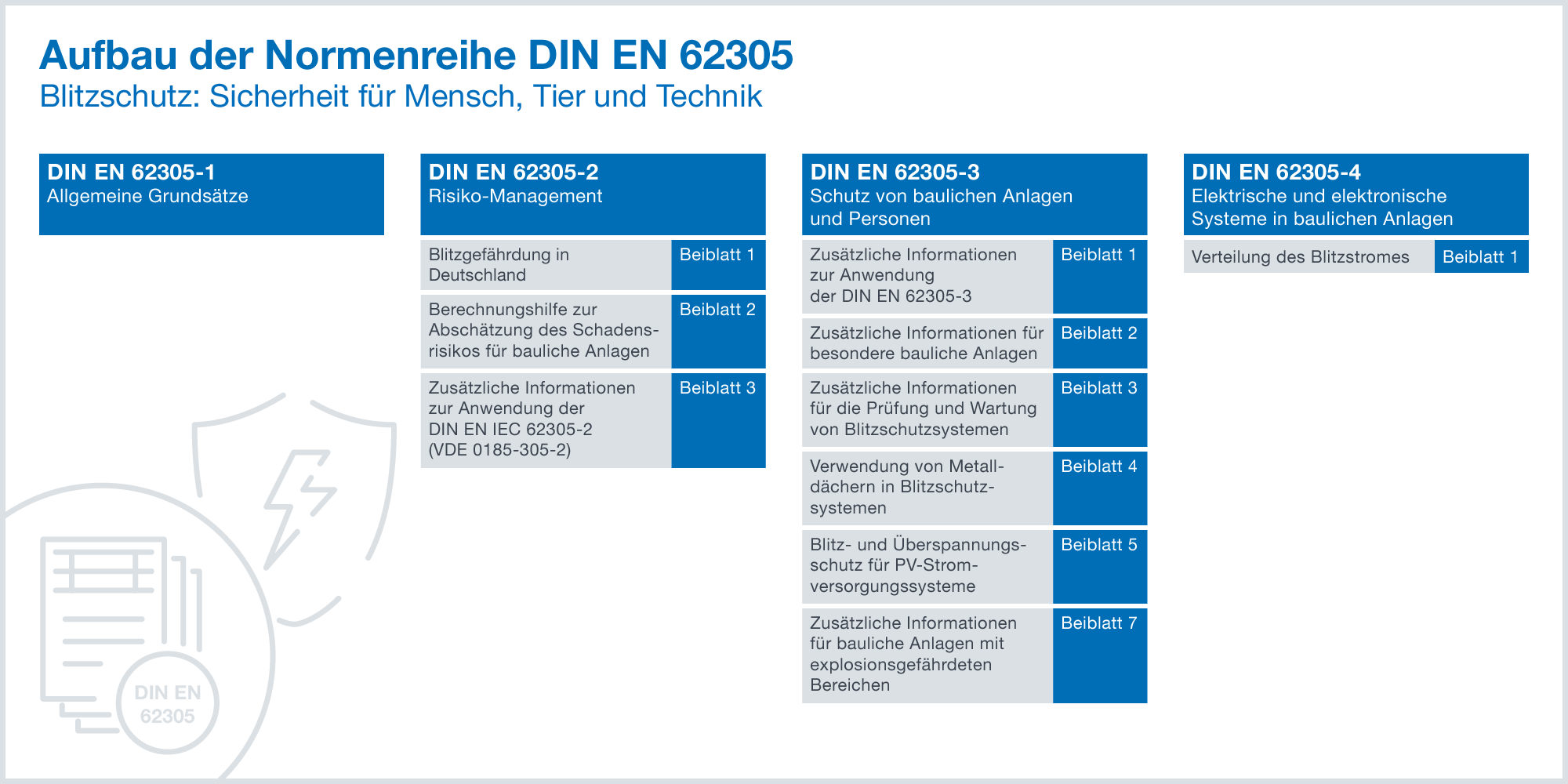

Die Normreihe gliedert sich in vier Teile und wird durch acht Beiblätter ergänzt. Die Beiblätter liefern zusätzliche Informationen für Deutschland, erstellt durch das zuständige Gremium DKE/K 251.

• DIN EN 62305 (VDE 0185-305-1): Allgemeine Grundsätze
• DIN EN 62305 (VDE 0185-305-2): Risiko-Management
• DIN EN 62305 (VDE 0185-305-3): Schutz von baulichen Anlagen und Personen
• DIN EN 62305 (VDE 0185-305-4): Elektrische und elektronische Systeme in baulichen Anlagen

Teil 1: Allgemeine Grundsätze – DIN EN 62305-1 (VDE 185-305-1)

VDE 0185-305-1 betrachtet die Gefährdung durch den Blitz und welche Schäden durch einen Blitzeinschlag entstehen können.

Darüber hinaus beschreibt der erste Teil der Normenreihe die Notwendigkeit von Blitzschutzsystemen und ergänzende Schutzmaßnahmen, zum Beispiel den Überspannungsschutz der Gebäudeelektrik. VDE 0185-305-1 vermittelt außerdem einen Überblick über die gesamte Normenreihe zum Blitzschutz sowie die Schutzprinzipien, die den folgenden drei Teilen zugrunde liegen.

Teil 2: Risiko-Management – DIN EN 62305-2 (VDE 0185-305-2)

Jedes Gebäude hat ein individuelles Risikoprofil, wo, ob und wie heftig es von einem Blitzeinschlag betroffen sein kann.

VDE 0185-305-2 beschreibt deshalb eine Risikoanalyse. Mit einer Risikoanalyse kann ein Bauherr, unabhängig von in Deutschland gültigen gesetzlichen oder behördlichen Vorgaben, die Notwendigkeit des Blitzschutzes ermitteln und die technisch und wirtschaftlich optimalen Schutzmaßnahmen auswählen, die in den Errichtungsnormen VDE 0185-305-3 und VDE 0185-305-4 ausführlich beschrieben sind.

Aus der Risikoabschätzung für eine bauliche Anlage ergibt sich auch die Eingruppierung in eine der vier Blitzschutzklassen.

• Blitzschutzklasse 1 beschreibt die höchste Anforderung an Blitzschutzsysteme. Sie wird unter anderem bei Gebäuden mit explosionsgefährdeten Bereichen verwendet.
• Blitzschutzklasse 2 berücksichtigt, dass manche Gebäude ein höheres Schutzniveau mit Blick auf die Blitzgefährdung fordern, beispielsweise wenn Anlagen mit brennbaren Gasen vorhanden sind. Für diese Blitzschutzklasse ist ein Blitzschutzsystem zwingend vorgeschrieben sowie die regelmäßige Prüfung und Wartung durch geschulte Blitzschutz-Fachkräfte.
• Blitzschutzklasse 3 bezieht sich auf Gebäude mit normalem Brandrisiko. Es gelten Empfehlungen zur Errichtung eines Blitzschutzsystems mit einem äußeren und inneren Blitzschutz sowie die Sichtprüfung alle zwei Jahre und die Detailprüfung alle vier Jahre durch Fachleute.
• Blitzschutzklasse 4 ist die niedrigste Blitzschutzklasse und wird in Deutschland nicht verwendet.

Das zuständige Normungsgremium DKE/K 251 hat zudem einen Hinweis zur Norm VDE 0185-305-2 veröffentlicht, in dem es Stellung zum Verhältnis der Risikoanalyse nach VDE 0185-305-2 und dem Baurecht bezieht.

Normungsgremium DKE/K 251 Blitzschutzsysteme und Blitzschutzbauteile

Das Gremium spiegelt  auf nationaler Ebene die Arbeit von IEC/TC 81 und CENELEC/TC 81X. Es ist zuständig für die Ausarbeitung von Errichtungsbestimmungen für Blitzschutzsysteme von baulichen Anlagen und die dazugehörige Normung von Bauteilen.

Zudem werden die dynamischen Entwicklungen in verschiedenen Bereichen (z. B. Energiespeicher, Elektromobilität) beobachtet und begleitet, um die Unterstützung anderer Komitees sicherzustellen.

Teil 3: Schutz von baulichen Anlagen und Personen – DIN EN 62305-3 (VDE 0185-305-3)

Nach den beiden ersten allgemeinen Teilen folgt mit VDE 0185-305-3 die technische Konkretisierung.

Der dritte Teil der Normenreihe umfasst den Schutz gegen physikalische Schäden und vor Verletzungen von Menschen und Tieren durch Berührungs- und Schrittspannungen in einer baulichen Anlage und im näheren Umkreis.

VDE 0185-305-3 beschreibt detailliert, wie die Fangeinrichtung, die Ableitungseinrichtung und die Erdungsanlage ausgeführt werden sollen und wie diese zusammen als äußerer Blitzschutz wirken. Als innerer Blitzschutz werden alle Maßnahmen beschrieben, die einen Blitzüberschlag auf andere bauliche Einrichtungen oder Menschen verhindern.

Zum inneren Blitzschutz gehören der Potentialausgleich und der Trennungsabstand zwischen den Bauteilen eines äußeren Blitzschutzsystems und anderen elektrisch leitenden Elementen wie Stromkabeln, Rohrleitungen aus Metall sowie Kabel für Telekommunikation innerhalb eines Gebäudes.

Teil 4: Schutz von Gebäudetechnik vor Blitzimpulsen – DIN EN 62305-4 (VDE 0185-305-4)

Die Teile 1 bis 3 der Normenreihe beschreiben vor allem den Schutz von Gebäuden und Technik vor Brand durch Blitzschlag. VDE 0185-305-4 erweitert diesen auf elektrische und elektronische Systeme.

Ein Blitzschutzsystem nach VDE 0185-305-4 muss die Wirkungen des elektromagnetischen Blitzimpulses (en: Lightning Electromagnetic Pulse; LEMP) auf ein akzeptables Maß reduzieren. Bei einem Blitz mit Spannungen im Bereich von Millionen Volt und kurzzeitigen Stromspitzen von über 200.000 Ampere entstehen Störimpulse, die praktisch alle elektronischen Komponenten in der Umgebung zerstören können. Betroffen sind Steuergeräte von Heizung- und Klimatechnik, Computer und Telekommunikation.

Die jeweiligen Schutzmaßnahmen bestehen aus besonders aufwändiger Ausführung von Erdung und Potentialausgleich, räumlicher Schirmung, EMV-gerechter Leitungsführung und -schirmung sowie Überspannungsschutzgeräten (en: Surge Protective Device; SPD). Bei diesem sogenannten „Blitzschutzzonenkonzept“ werden wie bei einer Zwiebel mehrere schützende „Schalen“ um besonders empfindliche Anlagenteile gelegt.

Mit unserem DKE Newsletter sind Sie immer top informiert! Monatlich ...

• fassen wir die wichtigsten Entwicklungen in der Normung kurz zusammen
• berichten wir über aktuelle Arbeitsergebnisse, Publikationen und Entwürfe
• informieren wir Sie bereits frühzeitig über zukünftige Veranstaltungen

Seit vor mehr als 135 Jahren „Die Blitzgefahr No. 1 – Mitteilungen und Ratschläge“ erschienen ist, haben zunächst VDE ABB und später dann VDE DKE die Blitzschutznormen in Deutschland fortlaufend angepasst. Entlang des technischen Fortschritts gelang dadurch ein immer besserer Schutz vor Blitzgefahren.

Und auch wenn ein Blitzschutz in Gebäuden ohne besondere Brandgefahren nicht gesetzlich vorgeschrieben ist, sollte er in keiner baulichen Anlage fehlen. Vor allem im Hochsommer steigt die Blitzgefahr. Deshalb sollten Immobilienbesitzer regelmäßig eine Überprüfung ihrer Blitzschutzsysteme, zum Beispiel durch eine VDE geprüfte Blitzschutz-Fachkraft vornehmen lassen. Denn damit profitieren sie von dem ausgezeichneten Schutzniveau der deutschen Blitzschutznormen, die Leben retten, Gebäude und Technik schützen.
