Netzintegration von Speichern: Eckstein für Erneuerbare Energien

Die Stromnetze in Europa müssen immer bestimmte Parameter erfüllen, um die Netzstabilität und Netzqualität zu gewährleisten. Im Niederspannungsnetz der Verteilnetzbetreiber zur Versorgung von Haushalten gilt der Spannungseffektivwert von 230 Volt (V). Die Netzfrequenz muss in engen Toleranzbereichen immer exakt 50 Hertz betragen. Diese Frequenz von Wechselstrom können die Netzbetreiber nur erreichen, wenn sie Angebot und Nachfrage nach Strom ausbalancieren. Diese Balance erzielen sie mit Regelenergie und regelbaren Lasten. Bei der Regelenergie schalten sie Erzeugeranlagen dazu, um eine erhöhte Nachfrage bei absinkender Frequenz zu bedienen und bei 50 Hertz zu halten. Steht keine Erzeugeranlage zur Verfügung, werden Lasten, wie beispielsweise industrielle Großverbraucher, vom Netz genommen.

DKE Innovation Campus 2023 – Speichertechnologien

Speichertechnologien haben für die Elektrifizierung von Gebäuden, Industrie, Verkehr und Gesellschaft eine große Bedeutung. Und genau deshalb standen die verschiedenen Energiespeichertechnologien im Mittelpunkt der Veranstaltung. #Zuhören, #Mitreden, #Mitgestalten und #Respekt – das Credo nicht für diesen einen Tag. Für die Normung. Für uns als Gesellschaft. Für die Vision der All Electric Society.

Was im bisherigen Strommarkt mit fossilen Kraftwerken für Netzbetreiber gut zu bewerkstelligen war, ist mit den Erneuerbaren aus vielen Gründen wesentlich komplexer. Einerseits haben die Netzbetreiber eine Anschlusspflicht für Erzeugungsanlagen aus Sonnen-, Wind-, Wasserkraft und Biomasse. Andererseits werden statt ein paar Tausend künftig mehrere Millionen Erzeugeranlagen an die Netze angeschlossen werden. Und hinzukommen die Speicher großer und kleiner Anlagen, die ebenfalls in das Netz einspeisen sollen.

Das hat weitreichende Folgen für die Aufrechterhaltung der Netzstabilität und Netzqualität, denn die physikalischen Eigenschaften dieser Anlagen sind schwieriger zu integrieren. Da Erneuerbare Energien immer Gleichstrom erzeugen und speichern, müssen sie für die Stromeinspeisung in die Netze über Wechselrichter den Gleichstrom in Wechselstrom umwandeln, wobei minimale Energieverluste entstehen.

Diese Wechselrichter können jedoch, anders als beispielsweise Synchrongeneratoren in konventionellen Kraftwerken, Spannungsschwankungen nicht ausgleichen. Aber Speichertechnologien lassen sich für diese netzstabilisierenden Aufgaben aufrüsten.

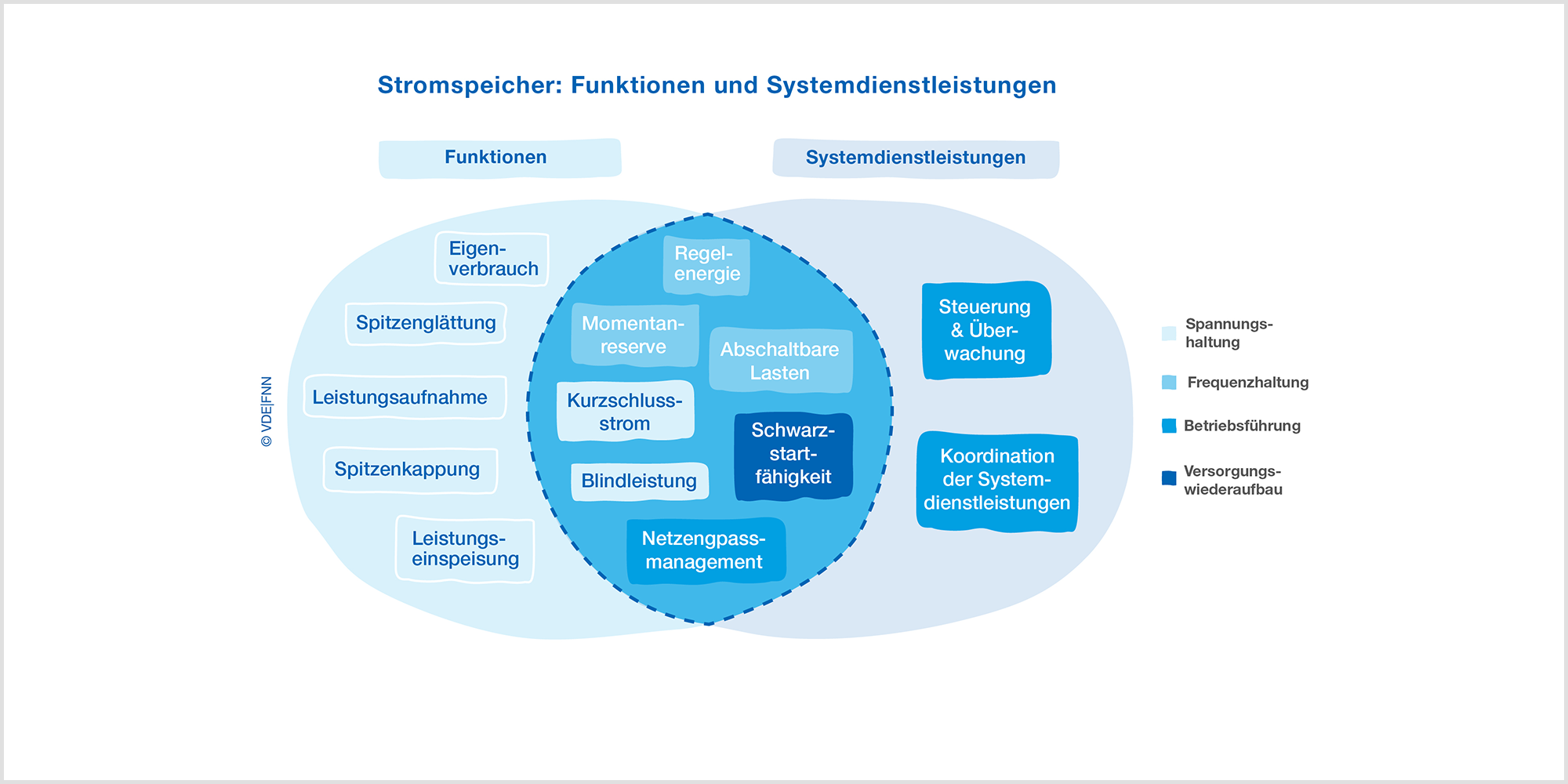

Netzdienliche Funktionen von Speichern

Stromspeicher übernehmen heute schon systemstabilisierende Funktionen in den lokalen Verteilnetzen. Beispielsweise reduzieren kleine zehn Kilowatt Akkus für eine private PV-Anlage zur Erhöhung des Eigenstromverbrauchs die Netzlast. Und Großspeicher, wie der in Jardelund nahe Flensburg mit einer Leistung von 48 Megawatt und einer Kapazität von mehr als 50 Megawattstunden, stellen Regelenergie bereit. Solche Speicher funktionieren als Verbrauchs- und als Erzeugeranlagen, wenn sie Strom aus dem Verteilnetz beziehen oder einspeisen.

Voraussetzung ist ein Energiemanagementsystem mit der Funktion, den Netzbezug zeitweise über ein externes Steuersignal zu begrenzen oder aber umgekehrt, netzdienliche Einspeisung bei vollem Ladezustand abzufordern. Dieses Signal sendet der Netzbetreiber etwa dann aus, wenn er zur Netzstabilisierung (Spannung und Frequenz) Regelstrom benötigt.

Im April 2023 waren in Deutschland bereits Batteriespeicher mit 4,82 Gigawatt Leistung und 7,16 Gigawattstunden Kapazität installiert, die zum größten Teil auch für die Primärregelleistung zur Netzstabilisierung genutzt werden. Bei einem aktuell geplanten, forcierten Ausbau von Batteriespeichern werden sie schon bald die Leistung und Kapazität von Pumpspeicheranlagen übertreffen. Diese mit Wasserkraft betriebenen Anlagen sind seit Jahrzehnten ein Klassiker für zuschaltbare Regelenergie. Aktuell beträgt ihre installierte Leistung in Deutschland 6,7 Gigawatt mit einer Kapazität von 9,6 Gigawattstunden.

Technische Herausforderungen für Batteriespeicher

Über Wechselrichter müssen Batterien den Wechselstrom vor der Speicherung in Gleichstrom umwandeln, wobei ebenfalls ein geringer Prozentsatz der Energie verbraucht wird. Anders als beispielsweise Synchrongeneratoren, wie sie in Pumpspeichern zum Einsatz kommen, bieten Wechselrichter bei einer höheren Netzfrequenz keinen Ausgleich. Diesen erbringen Synchrongeneratoren, indem sie bei steigender Frequenz über 50 Hertz eine höhere Drehzahl erzielen und damit frequenzausgleichend eine Dienstleistung für die Netzqualität erbringen.

Weitere Herausforderungen von Speichern liegen in frequenzbeeinflussenden Oberschwingungen und Stromharmonischen. Das sind Schwingungen ober- oder unterhalb der für die Netzqualität entscheidenden 50 Hertz. Oberschwingungen entstehen immer, wenn Strom durch nichtlineare Lasten fließt wie beispielsweise bei der Nutzung von LED-Beleuchtung. Energiespeicher können diese Oberschwingungen verstärken und somit die Netzqualität beeinträchtigen.

Mit unserem DKE Newsletter sind Sie immer top informiert! Monatlich ...

• fassen wir die wichtigsten Entwicklungen in der Normung kurz zusammen
• berichten wir über aktuelle Arbeitsergebnisse, Publikationen und Entwürfe
• informieren wir Sie bereits frühzeitig über zukünftige Veranstaltungen

Daher müssen Stromspeicher so gesteuert werden, dass sie die Netzqualität nicht beeinträchtigen. Die bisher größte Herausforderung lag in der Leistungselektronik für Energiespeicher. Mittlerweile sind Halbleiter-Bauelemente entwickelt worden, die hohe elektrische Ströme und Spannungen sicher und effizient steuern und schalten können. Dadurch wurden Wechselrichter ertüchtigt, am Netzanschlusspunkt zum Verteilnetzbetreiber netzdienliche Systemleistungen zu erbringen. Sie übernehmen so Blindleistungsmanagement, Regelleistung, stellen Momentan-Reserven bereit und können im Inselbetrieb nach einem Störfall beim Wiederaufbau des Netzes unterstützen. Für die Einspeisung und die Aufnahme von Strom aus dem Verteilnetz wurden Messsysteme entwickelt, die die Stromflüsse exakt erfassen und so für die Leistungsbilanzierung beziehungsweise Abrechnung die erforderlichen Daten bereitstellen.

Dass Speichersysteme diese netzdienlichen Systemleistungen heute bereits erbringen können, haben internationale, europäische und deutsche Normen erst möglich gemacht. Die Normenreihe DIN EN IEC 62933 Elektrische Energiespeichersysteme (EES-Systeme) mit ihren fünf Teilen mit Technischen Spezifikationen ist aktuell in der Fassung von 2019 in Kraft. Darüber hinaus wurde für den Anschluss von Speichern an die Netze die VDE Anwendungsregel VDE-AR-N 4100 weiterentwickelt.

Diese Normen und Regeln befindet sich angesichts der technischen Entwicklungen in Überarbeitung, die aktuell in den internationalen, europäischen und deutschen Normungsorganisationen sowie dem Forum Netztechnik/Netzbetrieb (VDE FNN) beraten werden. Eine entscheidende Triebkraft für die Weiterentwicklung dieser Normenreihe bildet das Normungsgremium DKE/UK 261.1, das in Personalunion von dessen Vorsitzendem auch im IEC/TC 120 vertreten ist.

Normungsgremien von IEC und DKE arbeiten weiter an Normen

Aktuell berät IEC/TC 120 vor allem über Fragen der Netzstabilität, wenn immer mehr klassische Großkraftwerke abgeschaltet werden. Dabei wollen sie Parameter definieren, wie die Netze auch mit den neuen Speichertechnologien ihre Kurzschlussfähigkeit erhalten, auf sprunghafte Leistungsüberschuss oder Minderleistung sicher reagieren und die Frequenzstabilität aufrechterhalten können.

Gleichzeitig arbeiten DKE Batterieexpert*innen zusammen mit VDE Renewables in Arbeitsgruppen an der Weiterentwicklung der nationalen und europäischen Normen für Speicherbatterien. Der Arbeitskreis DKE/AK 371.1.14 erstellt zurzeit die Grundlagen für eine Vornorm zur Zweitverwertung von Fahrzeug- und Industriebatterien. Die Fachleute im Normungsgremium erarbeiten neue Prüfanforderungen, wie der State of Health von ausgemusterten Fahrzeugbatterien zu ermitteln ist, bevor sie für ein Second Life, beispielsweise in einem lokalen Batteriespeicher, zugelassen werden können. VDE und DKE gründen gegenwärtig einen neuen Arbeitskreis, um absehbare Regulierungslücken für den Zweiteinsatz von Batterien zu schließen.

Strommarktmechanismen für Speicherintegration weiterentwickeln

Die rasante technische Entwicklung haben die Normungsorganisationen mit der zügigen Novellierung einschlägiger Regelwerke flankiert. Auch hat die Bundesregierung mit den jüngsten Reformen beim Energiewirtschaftsgesetz sowie dem Erneuerbare Energiegesetz den Netzbetreibern mehr Freiheit bei der Integration steuerbarer Verbrauchseinrichtungen und Netzanschlüsse in die Stromnetze gegeben.

Eine Novelle des Messstellenbetriebsgesetzes ist für 2024 angekündigt, das dafür sorgen wird, dass auch Bestandsanlagen bis 2030 mit intelligenten Mess- und Steuersystemen ausgestattet werden müssen. Für 2023 hat Wirtschaftsminister Robert Habeck zudem ein neues Gesetz angekündigt, mit dem auch Batterien in Fahrzeugen für die Netzdienlichkeit herangezogen werden können.

Gleichwohl sind Speichertechnologien noch unzureichend in die Strommarktmechanismen eingebunden. Die Bundesnetzagentur hat dafür Ende 2022 ein erstes Eckpunktepapier vorgelegt, das gegenwärtig in der Beratung ist. Auf EU-Ebene wird gefordert, dass die Netzbetreiber künftig selber Speichertechnologien einsetzen und betreiben sollen dürfen. Bisher ist das wegen der Trennung von Netz und Erzeugung unzulässig.

Batteriepass für Industrie- und Pkw-Akkus wird erster digitaler Produktpass in der EU

Die Batterieverordnung ist die erste EU-Verordnung, die einen digitalen Produktpass fordert. Der Batteriepass soll dazu beitragen, die Umweltbelastungen zu reduzieren. Dafür werden Hersteller verpflichtet, sämtliche Emissionen zu dokumentieren, die bei der Herstellung, Nutzung sowie der Entsorgung ihrer Produkte entstehen. Ziel ist die Zweitverwertung und Nachnutzung von großen Batterien.

Seit die neue Bundesregierung ihre Arbeit aufgenommen hat, wurden einige Forderungen von den Akteuren im deutschen Energiemarkt für die Netzintegration von Speichern bereits erfüllt. Es ist also viel in Bewegung geraten. Die Bedeutung von Speichern für Netzstabilität und -qualität ist deutlich aufgewertet worden.

Dennoch muss sich ein neues Marktdesign mit neuen Anwendungsfällen und Geschäftsmodellen erst noch durchsetzen. Ob beispielsweise Besitzer von Elektrofahrzeugen an netzdienlichen Systemdienstleistungen wirklich interessiert sind, ist noch nicht absehbar und bedarf noch einer genauen technischen Ausgestaltung. Aus ihrer Sicht spielen eher Anwendungen für Vehicle-to-Home zur Eigenverbrauchsoptimierung eine wichtige Rolle. Für Betreiber von Photovoltaik- und Windkraftanlagen kann sich aber nun ein neuer Markt mit großen Stromspeichern entwickeln. Dieser könnte sich betriebswirtschaftlich zu einem lohnenden Geschäftsmodell ausbauen lassen.

Profitieren werden davon vor allem die lokalen Netzbetreiber, die ihre Netzoptimierungsaufgaben noch besser realisieren und sich damit vermutlich hohe Investitionen in den Netzausbau sparen können.

Redaktioneller Hinweis:

Die im Text aufgeführten Normen und Standards können Sie beim VDE VERLAG erwerben.
